Aretácia rozvodov BMW MINI 1.5/2.0 diesel B37/B47 – QUATROS QS10050

Podrobný popis

🔧 Aretácia rozvodov BMW / MINI 1.5 a 2.0 diesel – QUATROS QS10050

QUATROS QS10050 je špecializovaná sada na kontrolu, nastavenie a aretáciu rozvodov dieselových motorov BMW a MINI radu B37 a B47. Je určená pre motory 1.5 B37 a 2.0 B47, používané vo vybraných vozidlách BMW a MINI približne od roku 2014.

Sada umožňuje správne nastaviť a zaistiť kľukový hriadeľ a vačkový hriadeľ pri servisných prácach na rozvodoch. Súčasťou sú aj prípravky pre rôzne typy prevodoviek a nástroj na demontáž ozubeného kolesa palivového čerpadla.

Pri moderných dieselových motoroch je presné nastavenie časovania zásadné. Použitie zodpovedajúcich aretačných prípravkov pomáha zabrániť posunutiu rozvodového mechanizmu počas demontáže a následnej montáže.

✅ Hlavné výhody

• pre dieselové motory BMW a MINI 1.5 / 2.0
• určené pre motorový rad B37 a B47
• na kontrolu a nastavenie časovania motora
• aretácia kľukového hriadeľa
• prípravok na správne nastavenie vačkového hriadeľa
• samostatný prípravok pre vozidlá s automatickou prevodovkou
• aretačný kolík pre manuálnu prevodovku
• blokovací kolík napínača
• prípravok na demontáž ozubeného kolesa palivového čerpadla
• vhodné na servis rozvodovej reťaze a súvisiace opravy motora
• kompletná zostava špeciálnych servisných prípravkov

⚙️ Motory B37 a B47

Sada je určená pre nasledujúce motory:

1.5 diesel:

• B37C15A
• B37D15A

2.0 diesel:

• B47C20A
• B47C20B
• B47D20A
• B47D20B

Motor B37 je trojvalcový diesel 1.5, zatiaľ čo rad B47 zahŕňa štvorvalcové diesely 2.0.

Pred objednaním odporúčame vždy overiť presný kód motora, nie iba objem alebo model vozidla

🚗 Použitie pre BMW a MINI

Sada je určená pre vybrané vozidlá:

BMW

• rad 1
• rad 2
• rad 3
• rad 4
• rad 5
• X1
• X3
• X4
• X5

MINI

• Clubman
• Convertible
• Hatch

Použitie sa vzťahuje na vybrané dieselové motory B37 a B47, predovšetkým z obdobia 2014–2017 podľa konkrétneho modelu a motora.

Kompatibilitu preto odporúčame overiť podľa kódu motora a OEM čísla servisného prípravku.

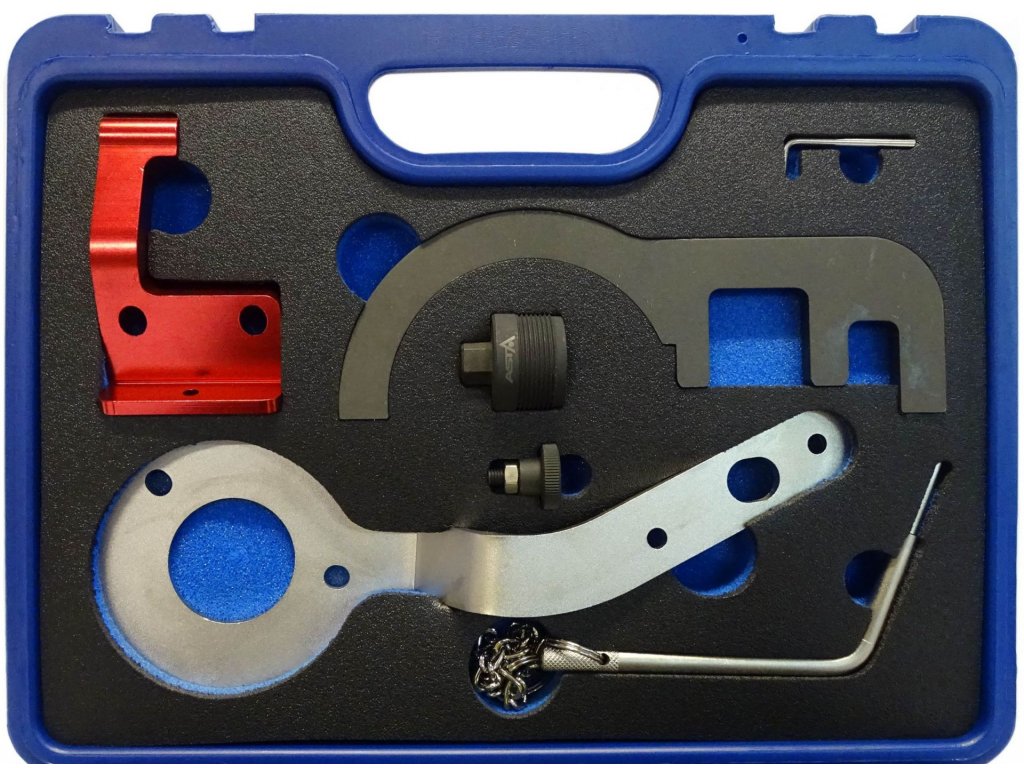

📦 Obsah sady

Sada obsahuje:

• blokovací kolík napínača – OEM 11 4 120
• prípravok na aretáciu kľukového hriadeľa – OEM 2 357 904
• prípravok na nastavenie kľukového hriadeľa v hornej úvrati pri automatickej prevodovke – OEM 2 365 488
• aretačný kolík pre manuálnu prevodovku – OEM 2 288 380
• prípravok na nastavenie vačkového hriadeľa – OEM 11 8 760
• prípravok na demontáž ozubeného kolesa palivového čerpadla – OEM 11 8 740 / 11 8 030

OEM čísla slúžia na porovnanie použitia nástroja so servisnou dokumentáciou. Nejde o originálne náradie BMW.

🔩 Aretácia kľukového hriadeľa

Správna poloha kľukového hriadeľa je pri práci na rozvodoch jedným zo základných referenčných bodov.

Sada obsahuje viacero prípravkov podľa konkrétneho vyhotovenia vozidla a prevodovky. Vďaka tomu možno kľukový mechanizmus nastaviť do správnej servisnej polohy bez improvizovaného blokovania iných častí motora.

Samostatný prípravok je určený pre automatickú prevodovku a osobitný kolík pre manuálnu prevodovku.

⚙️ Nastavenie vačkového hriadeľa

Prípravok zodpovedajúci OEM 11 8 760 slúži na správne nastavenie vačkového hriadeľa.

Pri výmene alebo servise rozvodov je dôležité zachovať presný vzťah medzi kľukovým a vačkovým hriadeľom. Nesprávna poloha môže viesť k chybnému časovaniu ventilov a problémom s chodom motora.

⛽ Prípravok na ozubené koleso palivového čerpadla

Súčasťou sady je aj špeciálny nástroj zodpovedajúci OEM číslam 11 8 740 / 11 8 030.

Je určený na prácu s ozubeným kolesom palivového čerpadla pri servisných úkonoch, keď je potrebné tento diel demontovať.

Sada tak pokrýva nielen samotnú aretáciu hriadeľov, ale aj ďalšie práce spojené s rozvodovým mechanizmom týchto motorov.

🛠️ Kedy sa sada používa

QUATROS QS10050 je vhodná napríklad pri:

• kontrole nastavenia rozvodov,
• výmene rozvodovej reťaze,
• opravách hlavy valcov,
• demontáži vačkového hriadeľa,
• práci na kľukovom mechanizme,
• demontáži ozubeného kolesa palivového čerpadla,
• opätovnom zostavení motora po rozsiahlejšej oprave.

Nejde o univerzálnu sadu pre všetky dieselové motory BMW. Je určená pre konkrétne rady B37 a B47.

⚠️ Dôležitá kontrola kompatibility

Pri BMW a MINI môže byť rovnaký objem motora použitý vo viacerých konštrukčných generáciách. Preto nestačí objednávať prípravok iba podľa označenia napríklad „BMW 2.0 diesel“.

Pred objednaním odporúčame skontrolovať:

• kód motora,
• rok výroby,
• model a generáciu vozidla,
• typ prevodovky,
• OEM čísla potrebných servisných prípravkov.

Takto možno výrazne znížiť riziko objednania nesprávnej sady.

📋 Technické údaje

Typ: sada aretačných prípravkov rozvodov
Určenie: BMW / MINI
Palivo: diesel
Objem motora: 1.5 / 2.0
Motorový rad: B37 / B47
Kódy 1.5: B37C15A / B37D15A
Kódy 2.0: B47C20A / B47C20B / B47D20A / B47D20B
Aretácia kľukového hriadeľa: áno
Nastavenie vačkového hriadeľa: áno
Prípravok pre automatickú prevodovku: áno
Prípravok pre manuálnu prevodovku: áno
Blokovanie napínača: áno
Prípravok palivového čerpadla: áno
OEM referencie: 11 4 120 / 2 357 904 / 2 365 488 / 2 288 380 / 11 8 760 / 11 8 740 / 11 8 030

🛠️ Praktická rada

Pred nasadením aretačných prípravkov nastavte motor presne do polohy predpísanej servisným postupom. Aretačné kolíky a prípravky nie sú určené na násilné otáčanie motorom ani na povoľovanie silno utiahnutých skrutiek.

Po dokončení montáže je vhodné kľukovým hriadeľom motor podľa servisného postupu ručne pretočiť a následne znovu skontrolovať správnu polohu rozvodov ešte pred prvým naštartovaním.
