Digitálna stroboskopická lampa pre benzín a diesel – JONNESWAY

Podrobný popis

🔦 Stroboskopická lampa a motortester v jednom

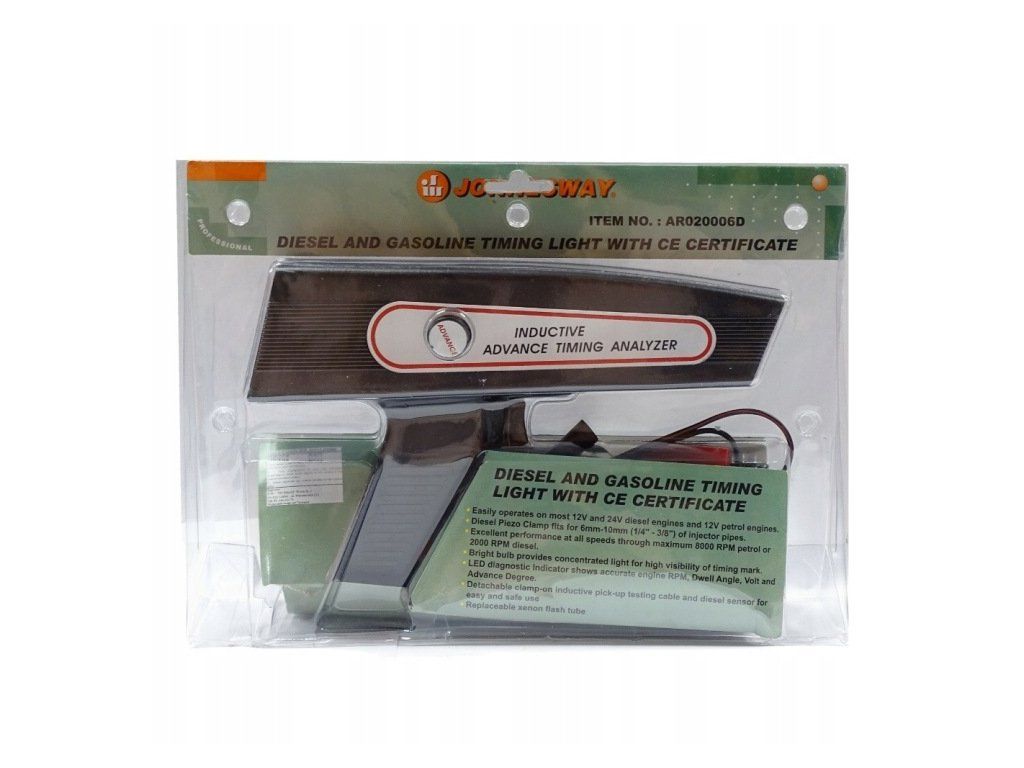

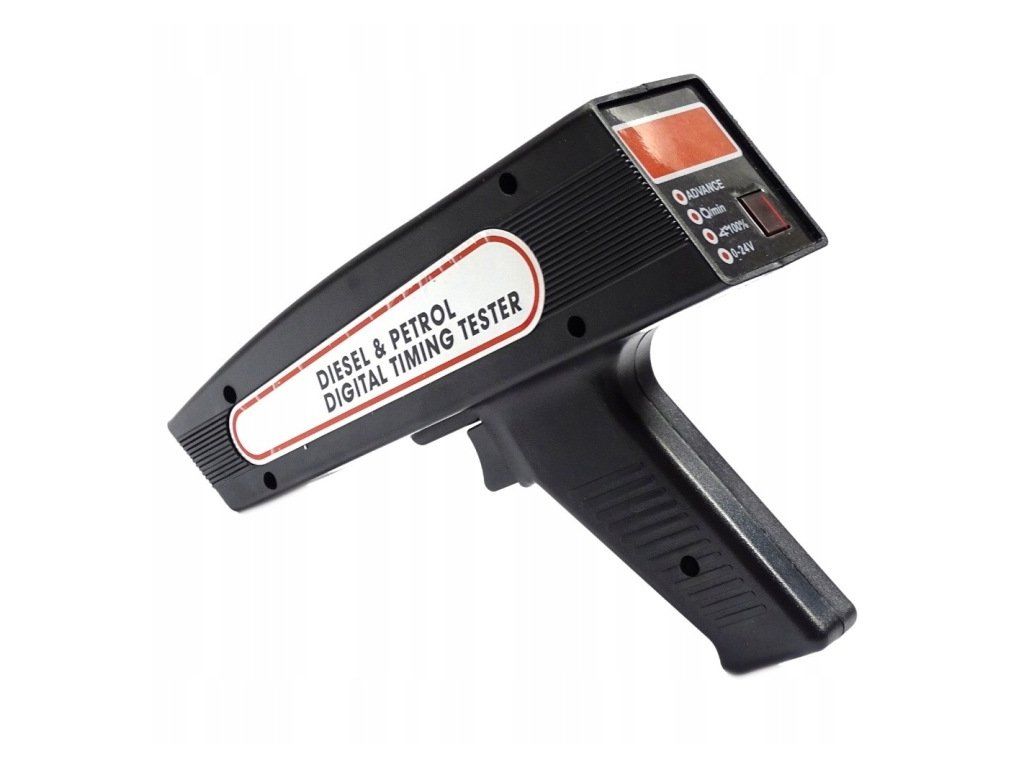

JONNESWAY AR020006D je digitálny diagnostický prístroj určený pre benzínové aj dieselové motory.

Pri zážihových motoroch kontroluje časovanie zapaľovania pomocou indukčného snímača na zapaľovacom kábli. Pri dieselových motoroch využíva piezoelektrický snímač zachytávajúci tlakové impulzy vo vysokotlakovom vstrekovacom potrubí.

⛽ Meranie benzínových motorov

JONNESWAY uvádza:

• predstih zapaľovania 0–60°

• otáčky 200–9990 ot./min

• DWELL / uhol zopnutia kontaktov 0–99,9 %

• napätie 0–30 V

• prevádzkovú teplotu 0 až 40 °C

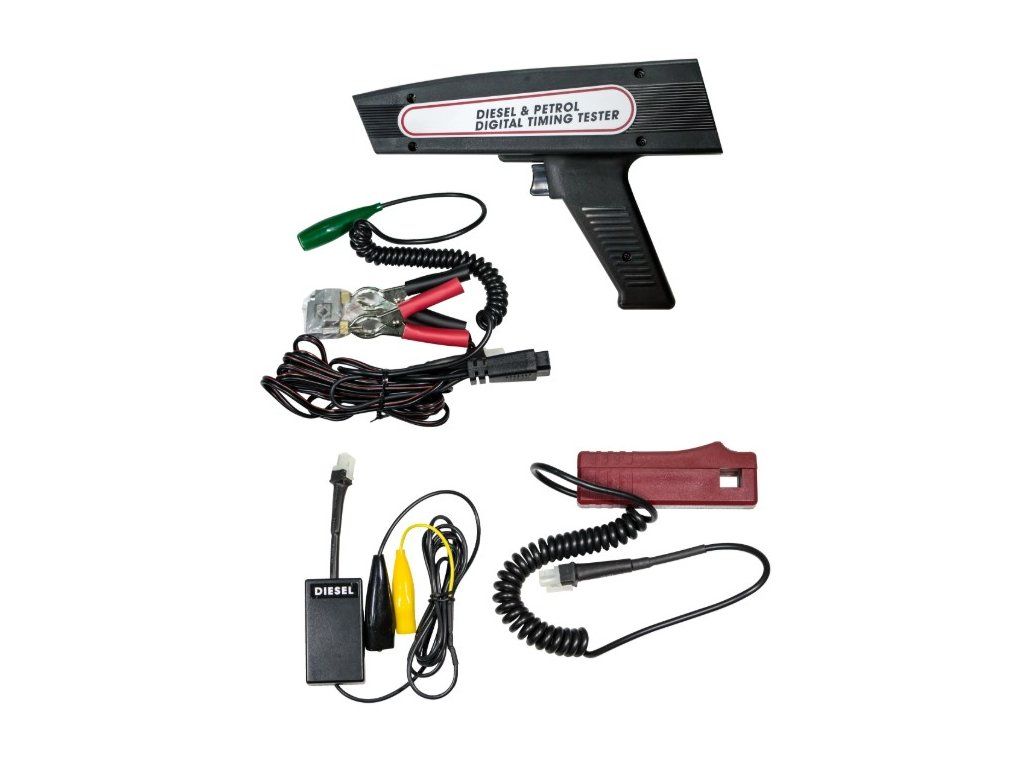

Indukčný snímač sa pripája na kábel zapaľovacej sviečky prvého valca.

🚚 Meranie dieselových motorov

Dieselový režim využíva piezoelektrický snímač pre vstrekovacie potrubie s priemerom 6–10 mm.

Prístroj umožňuje kontrolovať:

• dynamický predstih vstrekovania,

• časovanie vstrekovacieho čerpadla,

• otáčky motora,

• napätie akumulátora.

Manuál uvádza napájanie 10–30 V DC, použitie na väčšine 12V a 24V dieselových vozidiel a maximálne otáčky pri dieselovom meraní 2000 ot./min.

📟 Digitálny motortester

Okrem stroboskopického merania možno prístroj použiť aj ako:

• otáčkomer,

• voltmeter,

• merač predstihu,

• merač DWELL pri vhodných zapaľovacích systémoch.

Je preto praktický najmä pri servise starších vozidiel, klasických zapaľovacích systémov a dieselov s vhodným mechanickým vstrekovaním.

⚠️ Dôležité pri moderných dieseloch

Piezo snímač potrebuje prístupné vysokotlakové potrubie s priemerom 6–10 mm.

Návod opisuje predovšetkým kontrolu časovania vstrekovacieho a rozdeľovacieho čerpadla. Prístroj preto neprezentujeme ako univerzálnu diagnostiku všetkých moderných Common Rail systémov.

Pred použitím vždy overte konštrukciu vstrekovania konkrétneho motora.

🔌 Napájanie

Lampa sa napája priamo z elektrickej sústavy vozidla pomocou svoriek na akumulátor.

Katalóg JONNESWAY uvádza 12V aj 24V systémy, pričom dieselová časť manuálu stanovuje rozsah 10–30 V DC.

🦺 Bezpečnosť pri meraní

Pri práci dávajte pozor na rotujúce a horúce časti motora, vysoké napätie zapaľovania a vysokotlakové palivové potrubie.

Piezo snímač montujte na dieselové potrubie iba pri vypnutom motore a postupujte podľa návodu výrobcu.

📋 Technické údaje

Typ: digitálna stroboskopická lampa / motortester
Značka: JONNESWAY
Model: AR020006D
Určenie: benzínové a dieselové motory
Napájanie: 12 / 24 V
Rozsah napájania dieselového systému: 10–30 V DC
Digitálny displej: áno

Benzínový režim:
Predstih zapaľovania: 0–60°
Otáčky: 200–9990 ot./min
DWELL / uhol zopnutia kontaktov: 0–99,9 %
Meranie napätia: 0–30 V
Prevádzková teplota: 0–40 °C
Snímač: indukčné kliešte na zapaľovací kábel

Dieselový režim:
Meranie: napätie, otáčky, dynamický predstih vstrekovania
Piezo snímač: pre potrubie Ø6–10 mm
Max. otáčky v dieselovom režime: 2000 ot./min
Spínací bod piezo snímača: 15 % maximálneho tlaku v potrubí

Hmotnosť: výrobca ju v overených technických podkladoch spoľahlivo neuvádza

🛠️ Praktická rada

Pri benzínovom motore pripojte indukčný snímač na kábel zapaľovacej sviečky 1. valca a výsledky porovnávajte s údajmi výrobcu vozidla.

Pri dieseli upevnite piezo snímač na čistú, suchú a rovnú časť vstrekovacieho potrubia, podľa možnosti blízko vstrekovacieho čerpadla. Snímač nedoťahujte nadmernou silou.
