Sada hlavíc na drážkované matice KM4–KM12, 1/2" a 3/4", 9 ks – SATRA S-9GNS

Podrobný popis

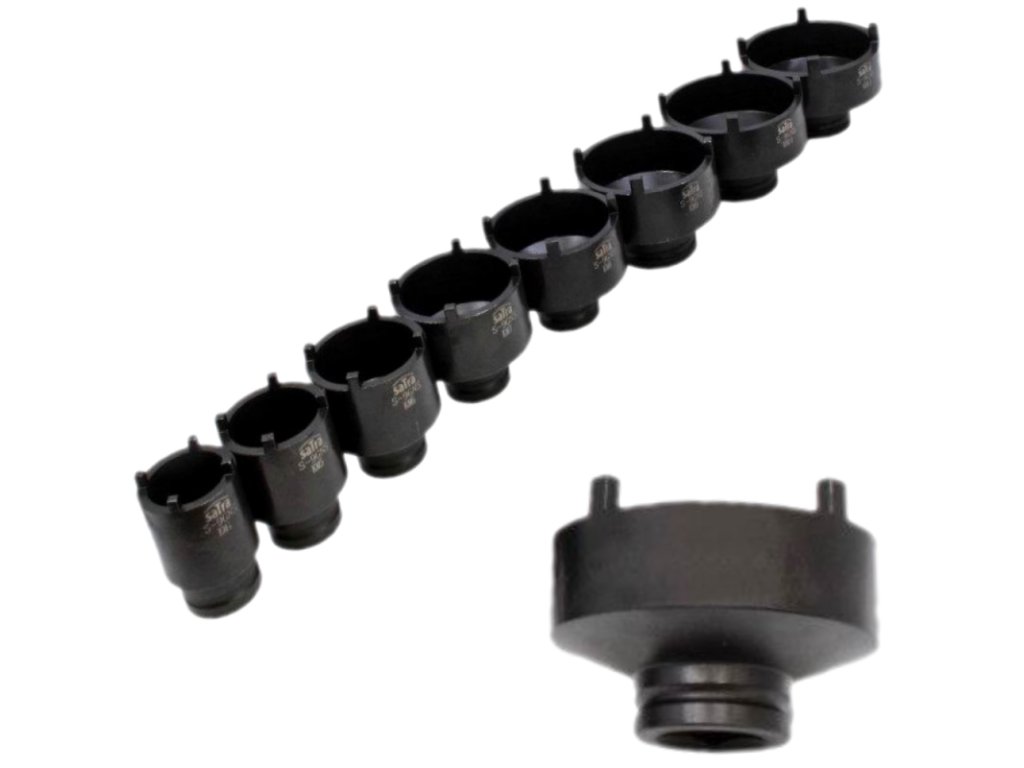

🔧 Sada hlavíc na drážkované matice KM4–KM12 – SATRA S-9GNS

SATRA S-9GNS je 9-dielna sada špeciálnych nástrčných hlavíc určených na povoľovanie a uťahovanie drážkovaných matíc typu KM. Využitie nájde najmä pri montáži a demontáži ložísk, ozubených kolies, nábojov a ďalších súčiastok upevnených na hriadeľoch pomocou drážkovaných matíc.

Každá hlavica má 4 pracovné výstupky, ktoré zapadajú do drážok na obvode matice. Vďaka tomu možno maticu povoľovať alebo doťahovať kontrolovanejšie a presnejšie než pri improvizovanom použití sekáča, priebojníka alebo iného nevhodného náradia.

Rozsah KM4 až KM12 je rozdelený medzi pohony 1/2" a 3/4" podľa veľkosti hlavice. Všetky hlavice majú výšku 60 mm a sú vyrobené z chróm-vanádiovej ocele Cr-V.

✅ Hlavné výhody

• sada 9 špeciálnych nástrčných hlavíc
• rozsah veľkostí KM4–KM12
• pracovný profil so 4 výstupkami
• veľkosti KM4–KM8 s pohonom 1/2"
• veľkosti KM9–KM12 s pohonom 3/4"
• jednotná výška hlavíc 60 mm
• materiál chróm-vanádiová oceľ Cr-V
• určené na drážkované hriadeľové a ložiskové matice
• vhodné pri montáži a demontáži ložísk a ozubených kolies
• použiteľné aj pri práci so sťahovacími a upínacími puzdrami
• vhodné pre servis nákladných vozidiel, stavebných strojov a priemyselnej techniky
• presnejší a šetrnejší spôsob práce než povoľovanie matice úderovým náradím

📦 Obsah sady

Pohon 1/2":

• KM4
• KM5
• KM6
• KM7
• KM8

Pohon 3/4":

• KM9
• KM10
• KM11
• KM12

Sada teda obsahuje celkom 9 hlavíc pre drážkované matice od veľkosti KM4 až po KM12.

🔩 Na čo sa používajú matice KM

Drážkované matice typu KM sa používajú najmä na hriadeľoch, kde slúžia na axiálne zaistenie ložísk, ozubených kolies, puzdier alebo ďalších mechanických súčastí.

So systémom KM sa možno stretnúť napríklad pri:

• montáži a demontáži ložísk,
• opravách nábojov a hriadeľových zostáv,
• práci s ozubenými kolesami,
• montáži upínacích puzdier,
• práci so sťahovacími puzdrami,
• servise nákladných vozidiel,
• opravách stavebných a pracovných strojov,
• údržbe priemyselných zariadení.

Ide teda o špecializované náradie pre prípady, keď klasická šesťhranná nástrčná hlavica nie je použiteľná.

⚙️ Štvorbodový pracovný profil

Každá hlavica používa 4 pracovné výstupky, ktoré sa zasunú do príslušných drážok po obvode matice.

Pri správne zvolenej veľkosti sa sila prenáša súčasne cez viac pracovných bodov. To pomáha znižovať riziko poškodenia drážok matice v porovnaní s improvizovaným povoľovaním údermi do jedného miesta.

Pred zaťažením vždy skontrolujte, že:

• všetky štyri výstupky správne zapadajú do matice,
• hlavica je nasadená rovno,
• bola zvolená správna veľkosť KM,
• pracovné hrany hlavice ani matice nie sú poškodené.

🔧 Pohony 1/2" a 3/4"

Sada kombinuje dve veľkosti pohonu:

KM4–KM8 → 1/2"
KM9–KM12 → 3/4"

Menšie hlavice tak možno používať s bežným 1/2" dielenským náradím, zatiaľ čo väčšie rozmery KM9–KM12 využívajú robustnejší pohon 3/4", vhodnejší pre vyššie zaťaženie.

Podľa konkrétnej práce možno použiť napríklad:

• račňu,
• pevné vratidlo,
• momentový kľúč,
• ďalšie vhodné ručné náradie so správnym štvorhranom.

Pri konečnom uťahovaní ložiskových alebo hriadeľových matíc je vždy potrebné dodržať servisný postup konkrétneho vozidla alebo stroja.

💪 Chróm-vanádiová oceľ Cr-V

Hlavice sú vyrobené z chróm-vanádiovej ocele Cr-V, ktorá sa bežne používa pri mechanicky namáhanom ručnom náradí.

Pri tomto type hlavice je dôležitá predovšetkým pevnosť pracovných výstupkov, pretože krútiaci moment sa prenáša cez relatívne malé plochy v drážkach matice.

Všetky hlavice majú výšku 60 mm, takže sada ponúka jednotné a kompaktné vyhotovenie.

🚚 Vhodné pre nákladné vozidlá a pracovnú techniku

Rozsah KM4–KM12 umožňuje využitie pri širokom spektre mechanických opráv.

Sada sa hodí napríklad na:

• nákladné vozidlá,
• stavebné stroje,
• poľnohospodársku techniku,
• hriadeľové zostavy,
• ložiskové uzly,
• priemyselné stroje a zariadenia.

Väčšie hlavice KM9–KM12 s pohonom 3/4" sú praktické najmä tam, kde sa pracuje s rozmernejšími ložiskami a robustnejšími mechanickými zostavami.

📋 Technické údaje

Typ: sada hlavíc na drážkované / hriadeľové matice
Rozsah: KM4–KM12
Počet kusov: 9
Pracovný profil: 4 výstupky
Pohon: 1/2" a 3/4"
KM4: 1/2"
KM5: 1/2"
KM6: 1/2"
KM7: 1/2"
KM8: 1/2"
KM9: 3/4"
KM10: 3/4"
KM11: 3/4"
KM12: 3/4"
Výška hlavíc: 60 mm
Materiál: chróm-vanádiová oceľ Cr-V

🛠️ Praktická rada

Pred povoľovaním drážkovanej matice najskôr dôkladne vyčistite jej pracovné drážky a zvoľte presnú veľkosť KM. Všetky štyri pracovné výstupky hlavice musia zapadnúť súčasne a nástroj musí byť vedený v osi matice.

Ak hlavica sedí iba čiastočne, nepokračujte použitím väčšej sily. Mohlo by dôjsť k poškodeniu pracovných výstupkov alebo strhnutiu drážok matice.

Pri montáži ložísk venujte pozornosť aj predpísanému spôsobu uťahovania. Poloha a dotaženie KM matice môžu mať priamy vplyv na vôľu alebo predpätie ložiskovej zostavy.
